Centro di lavoro Raptor 3000

Centro di lavoro cabinato a controllo numerico con 3 assi controllati motorizzati, rotazione piano di lavoro automatico, per serramenti, pergole e profilati industriali in alluminio, pvc e acciaio inox

RAPTOR 3000 è un centro di lavoro completamente automatizzato e cabinato con programmazione su PC portatile a base Windows.
Il piano lavoro girevole automatico permette una lavorazione automatica su 3 facce del profilo senza riposizionarlo.
Non richiede l'operatore a bordo macchina durante la lavorazione.

Caratteristiche principali

  • costruita interamente in Italia con acciai di prima qualità secondo le più recenti norme CE
  • campo di lavoro 3000 mm
  • possibilità di lavorare profili 200x200
  • doppia battuta per lavorazione profili più lunghi del basamento
  • programmazione grafica su base window
  • PC portatile per programmazione fuori sede
  • elettromandrino con variatore di velocità 0-18.000 rpm
  • rotazione automatica pino lavoro di 180°
  • supporto tecnico specialistico da casa madre, e ricambi, H24
Info

Raptor è un centro di fresatura a controllo numerico per aziende che intendono rinnovarsi, aumentando la produzione con una macchina CNC automatica cabinata.

Gli Assi X, Y, Z controllati garantiscono una precisione di lavorazione di + o – 0,2 mm

La rotazione pneumatica del piano lavoro da 0°- 90°- 180° e gradi intermedi avviene in modo completamente automatico con un notevole risparmio di tempo e una precisione maggiore.

L'Elettro-mandrino di potenza 3 Hp con variatore di velocità 0 -18.000 rpm permette di lavorare qualsiasi materiale, anche acciaio inox fino a 3 mm.

Macchina versatile e di facile programmazione.

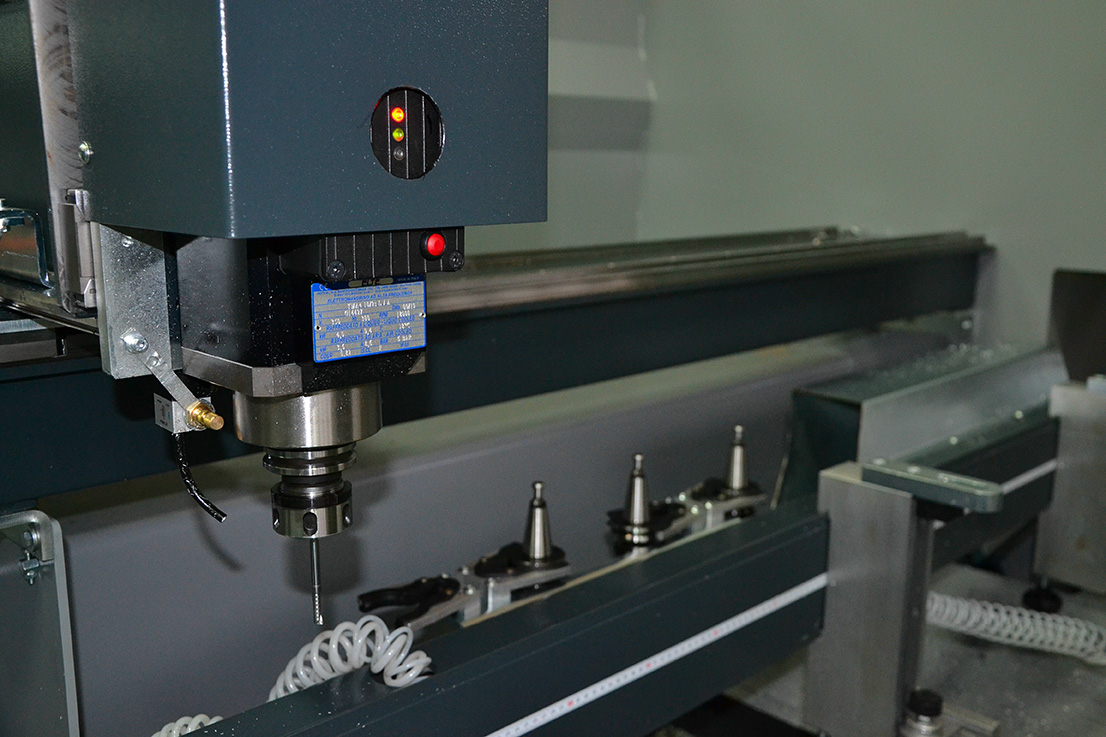

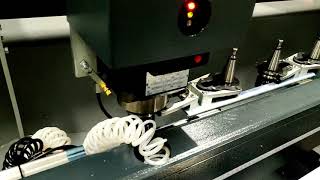

La macchina di serie ha il cambio utensiele manuale, ma optional è possibile montare un elettromandrino con cambio utensili automatico e avere 4 Coni ISO 20 come magazzino.

Optional

  • Elettromandrino cambio utensile automatico pnumatico e 4 coni ISO 20

Accessori in dotazione

  • Fresa a candela Diametro 8mm
  • Chiavi di servizio + spina di collegamento
  • Nebulizzatore per lubrificazione
  • n.4 Morse orizzontali pneumatiche
  • Spina di collegamento

Specifiche tecniche

Dati


Consumo elettrico totale400 volt 5kW
Potenza motore utensile regolabile2,2kW
Giri motore utensile0-18.000 RPM
Dimensione utensile standardD 8 mm
Pressione di esercizio7 atm
Consumo d'aria8 N/l
Corsa asse x3000 mm
Corsa asse y500 mm
Corsa asse z400 mm
Sezione profilo massima lavorabile200 x 200 mm
Optional cambio utensili automatico con 4 coni ISO 20 si
Rotazione piano automatica-90°-0-+90°
Lubrificazione pneumatica si
Lavorazione profili fino più lunghi di 3000mm si
Dimensioni d'ingombro4000x2000x2100 h
ProgrammazioneCAD/CAM su PC Windows portatile
Peso1200 kg
