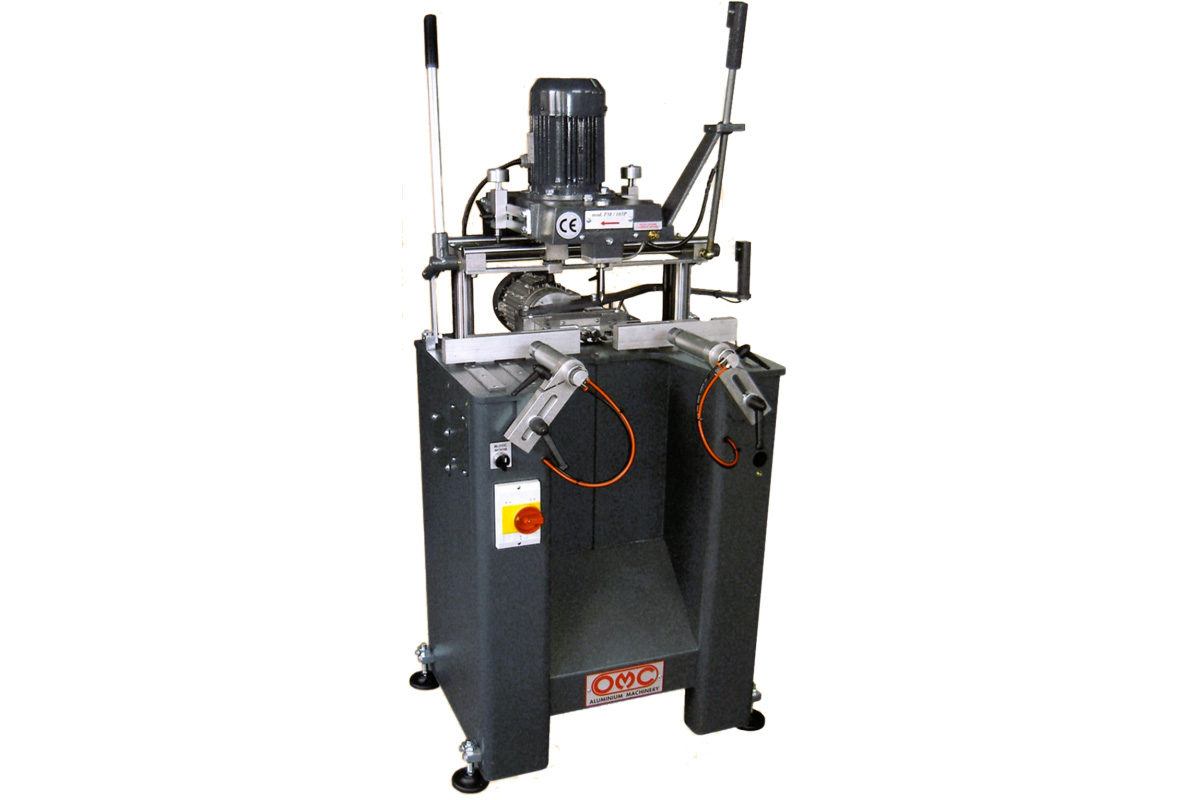

Pantografo a due teste PM 103P
Pantografo verticale con gruppo motore orizzontale a forare per martellina e cremonese
PM 103P è un pantografo per la lavorazione dei profili in Alluminio e Pvc, con movimentazione manuale delle teste e lubrificazione automatica nebulizzata. Possibilità di lavorare sia su dima a copiare, sia con battute meccaniche. La macchina è dotata di gruppo a forare manuale di 3 punte per l’inserimento della martellina o cremonese.
Caratteristiche principali
- macchina combinata con doppia lavorazione
- testa secondaria con 3 punte doppio diametro comprese
- robustezza e semplicità di utilizzo
- supporto tecnico specialistico da casa madre, e ricambi, H24
- macchina costruita interamente in Italia con acciai di prima qualità secondo le più recenti norme CE
Lubrificazione meccanica e tastatori manuali
InfoIl pantografo PM 103P dispone di due teste, una per la lavorazione verticale su dima e una per la foratura orizzontale.
I motori sviluppano 1,5 Hp cadauno e si avviano tramite due pulsanti come da normativa CE vigente.
Il motore verticale e sviluppa una velocità sul mandrino di 14.000 giri al minuto, mentre il motore orizzontale con 3 punte a forate 1800 rpm.
La fresa, al momento dell'avvio del motore, è costantemente lubrificata tramite nebulizzatore pneumatico regolabile.
Dispone inoltre di valvola a 2 pressioni, per l'antischiacciamento delle dita al momento del serraggio del profilo.
E' disponibile inoltre, su richiesta, un centratore meccanico per il centraggio automatico del profilo, tramite apposite battute regolate da un volante.
Accessori in dotazione
- fresa D. 8 mm
- N. 2 morse pneumatiche
- nebulizzazione pneumatica
- N.2 tastatori manuali
- dima per lavorazioni standard
- battuta di riscontro
- N. 2 punte D.10 codolo 10
- N. 1 punta D.12 codolo 10
- chiavi di servizio
Accessori a richiesta
- pinza D. 6-10-12 mm
- punta diametro a richiesta
- battente centraggio
- motore monofase
La macchina è provvista di sicurezze che eliminano ogni pericolo per l'operatore.
Specifiche tecniche
Dati| Motore trifase | 1,5 HP 2.800 giri/min. |
| Trifase | 220/380 V - 50 Hz |
| Giro mandrino | 12.000/min. |
| Pinza bloccaggio fresa | Φ 8 mm |
| Pressione di esercizio | 7 atmosfere |
| Dimensioni di ingrombro | 750x700x1600 h |
| Peso | ca. 130 Kg |
| Testa verticale | |
| Corsa verticale | 130 mm |
| Corsa longitudinale | 300 mm |
| Corsa trasversale | 150 mm |
